BMS技术规格书

SPECIFICATION FOR APPROVAL

产品型号

TKB-BMS-4S

简述

4串磷酸铁锂电池组(总压DC 8~16V)。最大持续充电电流30A,瞬时最大充电电流50A(不超过2分钟);最大持续放电电流50A,瞬时最大充电电流400A(不超过1分钟)。上述电气性能在25℃环境中测试获得。充放电同口,负端控制方式,即在B-和P-之间加入充放电开关管控制。该软件保护板带被动均衡功能,均衡电流约70mA。标配有一路CAN通讯和一路RS485通讯。可选配显示屏(数码管或液晶显示屏)。

■ 功能方框图

1  系统框图

■ 主要功能特点

1. 具有PC端监控的上位机软件,具有通讯接口,可接电脑、液晶显示屏,读取单体电池电压,整组容量,充放电循环次数,电池包温度,SOH,SOC等。

2.  保护参数可灵活修改,保存在存储芯片内,且数据可保存50年不丢失。

3.  积分算法电量计显示功能,带有温度补偿,自放电补偿等。

4.  具有硬件二次保护。

5.  压差保护,任意两节电芯之间的电压差超过0.5V(可设置),充放电保护,且告警。

 6.  过流保护及短路保护后,具有负载监测功能。

7.  可以和仪表盘通过UART通讯(可选)。

8. 充放电温度保护。

9.  开关间歇式均衡电路,防止均衡电路严重发热。

■ 应用范围

电动工具、小型无人机、启动电池等场合。

■ 最大适用范围

Parameter

Rating

unit

工作温度

-40~85



工作环境湿度

小于 85% RH

% RH

存储环境温度

-40~125

存储环境湿度

小于85% RH

% RH

充电电压 额定电压

12

V

充电电压 最大电压

14.6

V

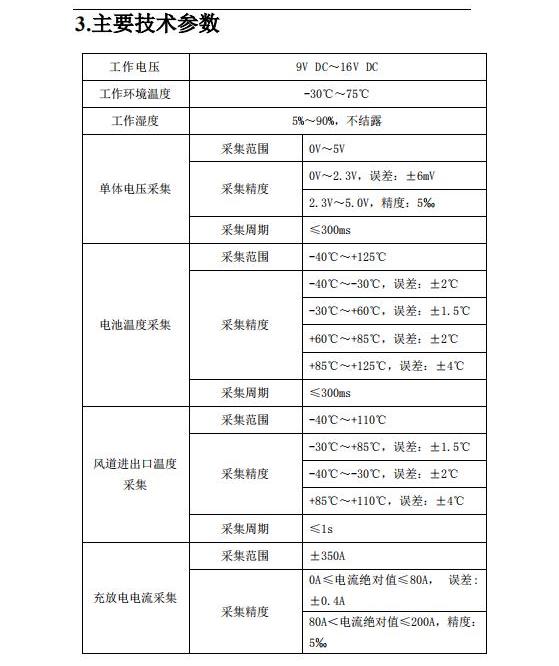

■  电气特性

Item

项目

Content

详细内容

Criterion

标准

电压采集精度

典型10mv,最大20mv

电流采集精度

典型1%,最大2%

SOC精度

典型5%,最大8%

Over charge

 Protection

过充保护

Over charge detection voltage

过充电检测电压

3.6~4.25V可设置

Over charge detection delay time

过充电检测延迟时间

0.1 S ~ 6S可设置

Over charge release voltage

过充电恢复电压

3.5~4.25V可设置

Over discharge

protection

过放保护

Over discharge detection voltage

过放电检测电压

2.0~3.3V可设置

Over discharge detection delay time

过放电检测延迟时间

0.1 S ~ 6S可设置

Over discharge release voltage

过放电恢复电压

2.1~3.4V可设置

Charge

Over current protection

充电过流保护

Charge Over current detection current

电过电流保护电流

         1~100A可设置

 Charge Over current detection delay time

  充电过流检测延迟时间

0.02S~ 6S可设置

Discharge

Over current

protection

放电过流保护

Discharge Over current detection current

放电过电流保护电流

  1~300A可设置

 Discharge Over current detection delay time

放电过流检测延迟时间

0.02S~ 6S可设置

Short

protection

短路保护

Short protection detection delay time

(硬件)短路保护延迟时间

100 u S

Detection condition

保护条件

电池组“B+”对“P-”接线线头短路,或空气开关加0.2Ω电阻短路。

短路保护解除条件

断开负载

Interior

Resistance  内阻

Main loop electrify resistance

主回路通态电阻

5mΩ(50A测定)

Current consumption

消耗电流

Current consume in normal operation

工作时电路内部消耗

1.5mA (典型值)

Current consumption

休眠消耗电流

Current consume in sleep operation

休眠时电路内部消耗(无使用10分钟进入休眠)

200 uA(典型值)

充放电高温保护

 0 ℃~200℃可设置

充放电高温保护恢复



0 ℃~200℃可设置

充放电低温保护

-60℃~60℃  可设置

充放电低温保护恢复



-60℃~60℃  可设置

平衡开启电压



3~4.35V 可设置

平衡电流

80mA

充放电电流

根据客户实际选配,最大80A同口持续。

脉冲400A(80S)

断线保护检测时间

2S

断线保护恢复条件

维修接线,否则,不可充放电

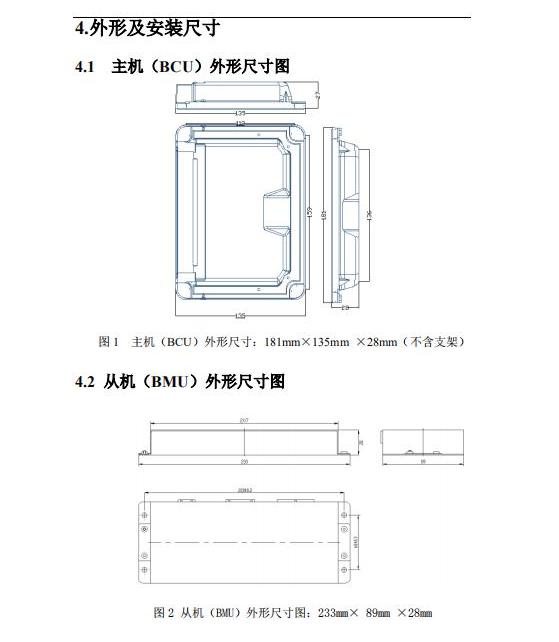

■ 安装尺寸

2 安装尺寸

■ 上位机主界面

3  PC监控界面

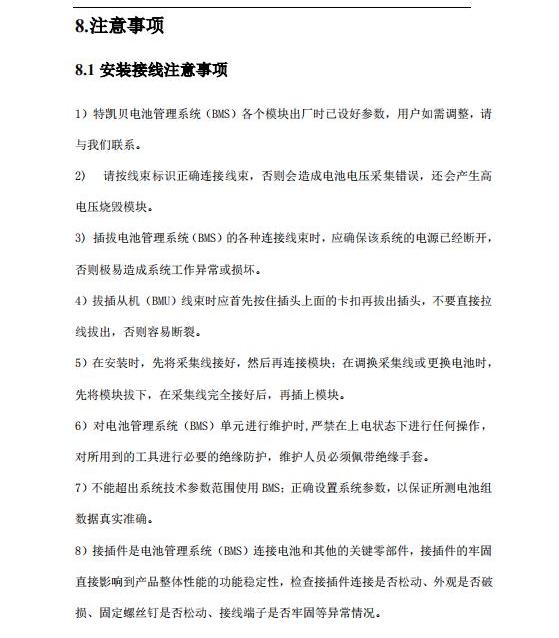

■ 使用注意事项

1. 使用过程中一定要遵循设计参数及使用条件,不得违背本规格书参数使用,否则容易损坏保护板,进而损坏电池组。

2. 使用过程中要防静电,在测试,安装,接触该保护板时,要有相应的防静电保护措施。

3. 充电口最高可承受16V 的直流电压,高于此电压的充电设备,不能保证保护板不被损坏,请按此规格内匹配设备。

4. 使用中注意引线头, 电烙铁,锡渣等不要碰到电路板上的元器件,否则有可能损坏本保护板。

5. 对于充电电流,本保护板做了充电电流限制,请在此范围内选择充电设备。过大的充电电流,本保护板会保护动作,禁止大电流充电,保护电池组的安全。充电电流保护值可根据客户要求更改。

6. 最大放电电流为持续数秒钟的最大电流, 测试时,不可持续时间过长,以免功率MOS 过热损坏。

7. 保护板和电池组组装作业时,不要把保护板靠近电芯表面, 否则,热量会传递给电芯,影响电池组使用安全。

8. 使用过程中如出现异常,请立即停止使用,送回原厂或请专业维修人员进行维修。

9. 本保护板已经做了大量的可靠性试验,可靠性远远高于市面上的一般保护板,电芯的工艺也要同时保证,才会尽可能的减少电池使用安全事故的发生。

■ 安全注意事项

本公司致力于对自主开发的产品品质及可靠性的提高,一般而言,电气部件,都会发生一定概率的故障。运用场景,及运行工况的不同,产品耐久性也会有一定的不同。使用时采用冗长设计,避免因超过最大耐受值的使用,引起的发热,冒烟,甚至是人身事故,火灾事故,社会性损害事故等的发生。


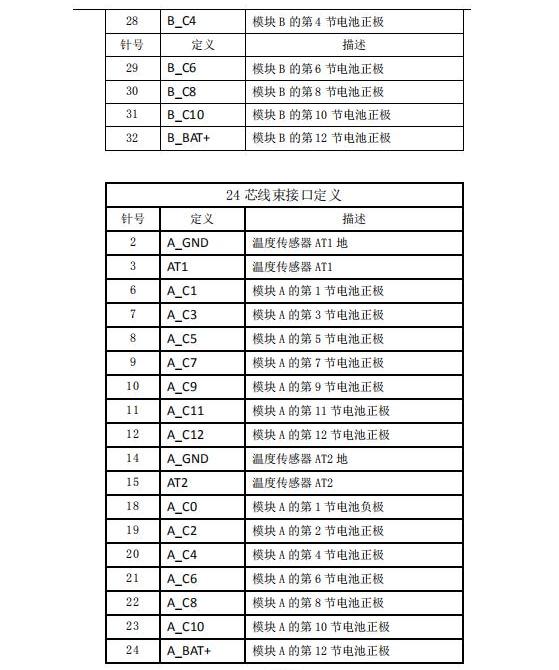

附件下载:方案四特凯贝锂电池保护板说明书
