产品型号
|

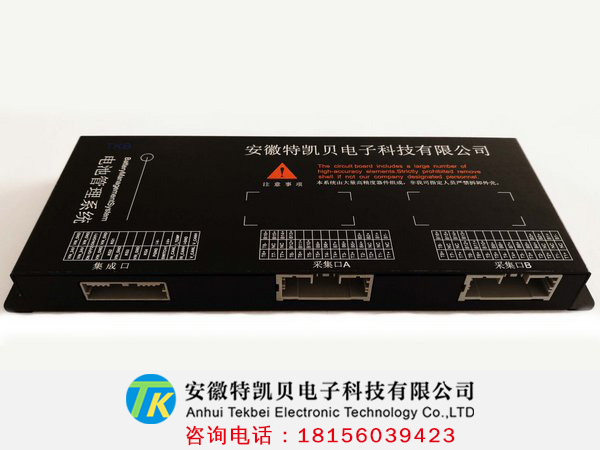

TKB-BMS-MOS
|
|
简述
|
6串-32串 任意化学电池,额定放电100A-600A（最大持续）,充电100A-200A（最大持续）,同口,有均衡。 带电量显示， 带UART、485、CAN通讯（默认标配UART）， 带液晶显示屏（选配）
|
■ 主要功能特点
1． 具有PC端监控的上位机软件，具有通讯接口，可接电脑、液晶显示屏，读取单体电池电压，整组容量，充放电循环次数， 电池包温度， SOH, SOC等。
2. 保护参数可灵活修改，保存在存储芯片内，且数据可保存50年不丢失。
3. 积分算法电量计显示功能， 带有温度补偿， 自放电补偿等。
4. 具有硬件二次保护.
5. 压差保护， 任意两节电芯之间的电压差超过0.5V（固定值）, 充放电保护， 且告警。
6. 过放后10秒钟自动恢复，无需断开负载。
7. 可以和仪表盘通过UART 通讯（可选）
8． 充放电温度保护
9. 开关间歇式均衡电路，防止均衡电路严重发热。
10. 具有试用期限设定功能（可选）
11. 具有识别充电器身份认证功能。（可选）
12. 具有弱电开关单独控制放电回路， 省掉大电流电门锁，节省成本，延长部件寿命（可选）
■应用范围
电动叉车、电动拖车、AGV车机器人、小型储能电池
■ 最大适用范围
|
Parameter
|
Rating
|
unit
|
|
工作温度
|
-40～85
|
℃
|
|
工作环境湿度
|
小于 85% RH
|
%RH
|
|
存储环境温度
|
-40～125
|
℃
|
|
存储环境湿度
|
小于85% RH
|
%RH
|
|
充电电压 额定电压
|
自定电压值
|
V
|
|
充电电压 最大电压
|
85
|
V
|
■ 电气特性
|
Item
项目
|
Content
详细内容
|
Criterion
标准
|
|
电压采集精度
|
典型10mv 最大20mv
|
|
|
电流采集精度
|
典型1%最大2%
|
|
|
SOC精度
|
典型5%最大8%
|
|
|
Over charge
Protection
过充保护
|
Over charge detection voltage
过充电检测电压
|
3.6~4.25V可设置
|
|
Over charge detection delay time
过充电检测延迟时间
|
0.1 S ～ 6S可设置
|
|
Over charge release voltage
过充电恢复电压
|
3.5~4.25V可设置
|
|
Over discharge
protection
过放保护
|
Over discharge detection voltage
过放电检测电压
|
2.0~3.3V可设置
|
|
Over discharge detection delay time
过放电检测延迟时间
|
0.1 S ～ 6S可设置
|
|
Over discharge release voltage
过放电恢复电压
|
2.1~3.4V可设置
|
|
Charge
Over current protection
充电过流保护
|
Charge Over current detection current
充电过电流保护电流
|
1~100A可设置
|
|
Charge Over current detection delay time
充电过流检测延迟时间
|
0.02S~ 6S可设置
|
|
Discharge
Over current
protection
放电过流保护
|
Discharge Over current detection current
放电过电流保护电流
|
1~300A可设置
|
|
Discharge Over current detection delay time
放电过流检测延迟时间
|
0.02S~ 6S可设置
|
|
Short
protection
短路保护
|
Short protection detection delay time
（硬件）短路保护延迟时间
|
100 u S
|
|
Detection condition
保护条件
|
电池组B+对P-接线线头短路或空气开关加0.2欧姆电阻短路
|
|
短路保护解除条件
|
断开负载
|
|
Interior
Resistance 内阻
|
Main loop electrify resistance
主回路通态电阻
|
2 毫欧姆（50A测定）
|
|
Currentconsumption
消耗电流
|
Current consume in normal operation
工作时电路内部消耗
|
1.5mA Type
|
|
Currentconsumption
休眠消耗电流
|
Current consume in sleep operation
休眠时电路内部消耗(无使用10分钟进入休眠)
|
200 uA Type
|
|
充放电高温保护
|
|
0 ℃～200℃可设置
|
|
充放电高温保护恢复
|
|
0 ℃～200℃可设置
|
|
充放电低温保护
|
|
-60℃～60℃ 可设置
|
|
充放电低温保护恢复
|
|
-60℃～60℃ 可设置
|
|
平衡开启电压
|
|
3 ~ 4.35V 可设置
|
|
平衡电流
|
|
80mA
|
|
额定放电电流
|
根据客户实际选配，最大200A同口持续，支持100A持续充电200A持续放电
|
200A 脉冲400A（40S）
|
|
断线保护检测时间
|
|
2秒
|
|
断线保护恢复条件
|
|
维修接线，否则，不可充放电
|
主要技术参数
|
工作电压
|
9V DC～36V DC
|
|
静态功耗
|
0.65W（DC12V）
|
|
工作环境温度
|
-40℃～85℃
|
|
工作湿度
|
5%～90%，不结露
|
|
单体电压采集（16cells）
可扩展16cells×n
|
采集范围
|
0V～5V
|
|
采集精度
|
0V～2.3V，误差：±3mV
|
|
2.3V～5.0V，精度：3‰
|
|
采集周期
|
≤300ms
|
|
电池温度采集（8路）可扩展8ch×n
|
采集范围
|
-40℃～+85℃
|
|
采集精度
|
-40℃～-30℃，误差：±2℃
|
|
-30℃～+60℃，误差：±1.5℃
|
|
+60℃～+85℃，误差：±2℃
|
|
+85℃～+125℃，误差：±4℃
|
|
采集周期
|
≤110ms
|
|
充放电电流采集
|
采集范围
|
见外配分流器或霍尔量程
|
|
采集精度
|
见外配分流器或霍尔参数
|
|
高压采集
|
单体累加和 采集精度5‰
|
|
均衡
|
开启条件
均衡电流
|
慢充过程中:
单体电体压差＞50mV(可在线标定)
|
|
＞80mA
|
|
SOC估算
|
估算误差
|
≤5%
|
|
开关量输入1路
|
无源触点
|
|
外部驱动
|
驱动方式
|
高低电平
|
|
对外有源接口（4路）
|
驱动电压
|
系统供电电压-0.7V
|
|
驱动能力
|
1A
|
|
通信（2路CAN或者1CAN+1RS485）
|
CAN波特率
|
250kbps /500kbps
|
|
485波特率
|
9600bps/115200bps
|
