井下矿用BMS
2018-12-01 16:18:03 浏览次数:13919

1.介绍

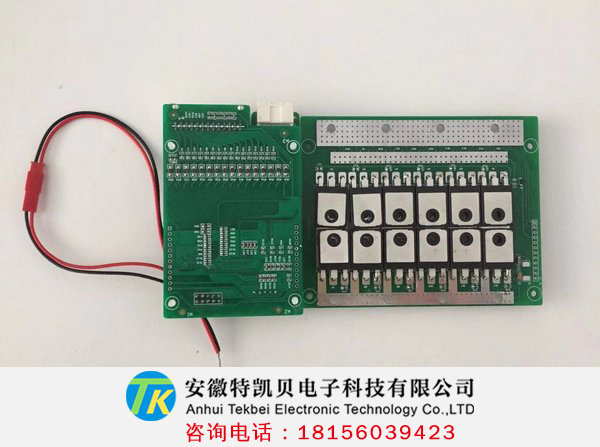

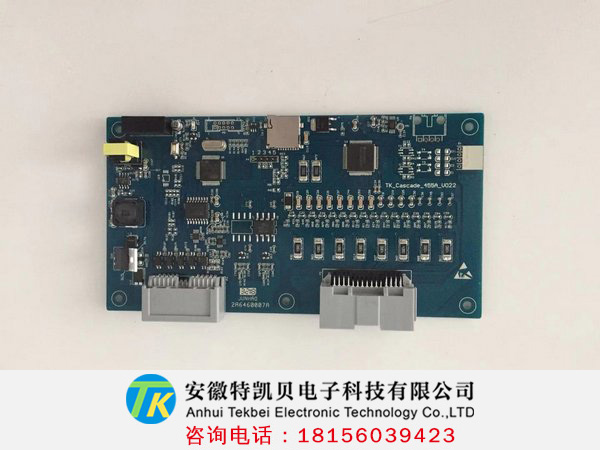

特凯贝电池管理系统(BMS)由一个中央管理单元(主机/BCU)及多个电池管理单元(从机/BMU)组成,主要用于对矿用电池包的电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与车辆集成控制器或充电机进行信息交互,保障高效、可靠、安全运行。

2.主要功能

Ø 具有单体电压数据采集、总电压数据采集、电流采集、温度采集、电池组绝缘状态检测功能

Ø 具有完备的故障等级报警功能,包括电压、电流、温度、绝缘等故障报警

Ø 具有SOC估算功能

Ø 具有充放电控制功能

Ø 具有被动均衡管理功能,提高电池组一致性



3.主要技术参数

工作电压

9V DC~30V DC

工作环境温度

-30℃~75℃

工作湿度

5%~90%,不结露

单体电压采集

采集范围

0V~5V

采集精度

0V~2.3V,误差:±6mV

2.3V~5.0V,精度:5‰

采集周期

≤300ms

电池温度采集

采集范围

-40℃~+125℃

采集精度

-40℃~-30℃,误差:±2℃

-30℃~+60℃,误差:±1.5℃

+60℃~+85℃,误差:±2℃

+85℃~+125℃,误差:±4℃

采集周期

≤300ms

充放电电流采集

采集范围

±350A

采集精度

0A≤电流绝对值≤80A, 误差: ±0.4A

80A<电流绝对值≤200A,精度:5‰

绝缘电阻采集

绝缘报警误差

二级报警点:200K±30KΩ

一级报警点:500K±100KΩ

绝缘报警

0≤绝缘电阻≤170K:二级报警

170K<绝缘电阻≤230K:一级或二级报警

230K<绝缘电阻≤400K:一级报警

400K<绝缘电阻≤600K:一级报警或不报警

600K<绝缘电阻:不报警

采集精度

≤12s

均衡

开启条件

慢充过程中:

最高单体电压>4.05V;

单体电体压差>50mV(可在线标定)

均衡电流

>80mA

SOC估算

估算误差

≤5%

外部驱动

驱动方式

高低电平

驱动电压

12V DC

驱动能力

3A

对外接口

CAN波特率

250kbps /500kbps

4.安装方式与接线

4.1主机(BCU)、从机(BMU)电源接线示意图



图3  主机(BCU)、从机(BMU)电源接线示意图

4.2主机(BCU)、从机(BMU)通讯接线示意图



图4  主机(BCU)、从机(BMU)通讯接线示意图

4.3  从机(BMU)与单体电池连接示意图



图5  从机(BMU)与单体电池连接示意图

4.4主机(BCU)与霍尔传感器接线示意图



图6  主机(BCU)与霍尔传感器接线示意图

4.5霍尔传感器连接动力线总负示意图

霍尔传感器放置区分方向,放置在动力线总负端时霍尔顶部箭头方向指向动力电池组总负端。





图7    霍尔传感器连接动力线总负示意图

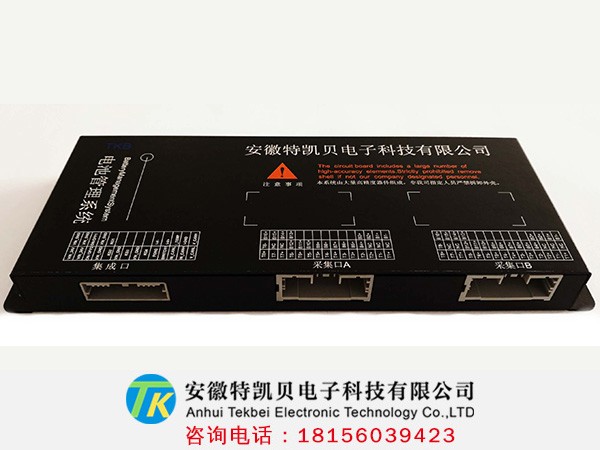

5.系统连接线束接口定义

5.1主机(BCU)线束接口定义









图:通讯防爆接线端子



图:采集防爆接线端子

图:常用防爆接线端子


说明书下载:

方案二特凯贝6-32串继电器方案系列产品说明书
